[DETAIL_TEXT] => «ПИ Арена»
– российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
«ПИ Арена» разрабатывала стадионы в Самаре, Волгограде, Екатеринбурге, Сочи, Нижним Новгороде, Санкт-Петербурге. Стадионы в Екатеринбурге, Самаре и Волгограде стали для компании новым этапом внедрения и понимания BIM-технологии.
Задачи
• Проектирование повторяющихся элементов
• Быстрый перерасчет ведомостей отделки с учетом проектных изменений
• Быстрый поиск проектных данных.
Решения
• Применение адаптивных семейств
• Собственное приложение «Ведомости отделки» для Autodesk Revit
• Связь модели Revit с остальными файлами
«Самара Арена»: BIM-начало.
Первые шаги в сторону BIM компания сделала в 2015 году. На проекте стадиона в Самаре команда «ПИ Арена» приняла решение на практике оценить возможности Autodesk Revit. Группа проектировщиков, вовлеченных в этот проект, прошла базовое обучение Revit. Поскольку проект имел четко обозначенные сроки, его делали в AutoCAD, а параллельно поднимали по подложкам из AutoCAD в Revit.
«Уже на этом проекте мы наладили технологию совместной работы, – рассказывает Надежда Клюкина, BIM-менеджер «ПИ Арена».
– У нас получилось «поднять» модель, выдать разрезы, сделать спецификации по дверям и другим элементам, в автоматическом режиме посчитать объемы. При этом некоторые важные инструменты Revit мы еще не умели использовать. К примеру, мы почти не использовали шаблоны вида, некорректно загружали подложки формата AutoCAD, было большое количество скрытых элементов. Несмотря на то что на проекте использоваласьтолько часть базового функционала Autodesk Revit, «ПИ Арена» убедилась в эффективности технологии, увидела ее потенциал с точки зрения ускорения проектирования и повышения его качества. «Модель Revit даже в невысокой детализации LOD300 или LOD200 позволяет автоматизировать выдачу спецификаций, – говорит Надежда Клюкина.
– Испытав преимущество этой функции один раз, мы уже не смогли вернуться к неэффективному расчету спецификаций вручную». Таким образом, было принято решение провести обучение Autodesk Revit и внедрить BIM-технологию на проектах, которые компания вела параллельно со стадионом в Самаре и к которым планировала приступить в ближайшем будущем.
«Екатеринбург Арена»: новый шаг – адаптивные семейства.
Проект стадиона в Екатеринбурге стал очередной вехой интеграции BIM в производственные процессы компании. Все проектировщики «ПИ Арена» прошли обучение BIM. Впоследствии некоторые из них выросли в BIM-менеджеров и стали отвечать за обучение BIM внутри коллектива.
Стадион в Екатеринбурге – памятник архитектуры сталинского неоклассицизма. В отличие от арены в Самаре, которая возводилась «с нуля», проектировщикам необходимо было сохранить исторический фасад здания, встроив в него ядро нового стадиона. «ПИ Арена» предстояло разработать архитектурную часть стадиона, стадии «П» и «Р». Конструктивный и инженерный проект выполняли другие компании, причем в качестве базового ПО они использовалиAutoCAD.
«Работать в одной среде со смежниками в этой ситуации было бы значительно удобнее, – рассказывает Надежда Клюкина.
– Однако после обучения нам было важно применять на практике инструментарий BIM. Поэтому мы получали от смежников чертежи AutoCAD и на их основе строили 3D-модель в Revit».
Надежда Клюкина называет три важных для данного проекта инструмента Autodesk Revit.
Первым из них стала стадийность в Autodesk Revit, которая позволила в единой модели с использованием фильтров наглядно показать исходный проект, затем – проект демонтажа и в финале – проект здания после реконструкции. Преимущества заключились в детализации самой модели, чертежах, выдаче детально проработанных спецификаций и ведомостей.
Вторым «прорывом» в области применения Revit стали адаптивные семейства. По словам Надежды Клюкиной, этот инструмент позволил проектировщикам ускорить работу с повторяющимися элементами на оболочке фасада здания примерно на 50%. С помощью «формообразующих элементов» и адаптивных семейств проектировщики смогли спроектировать фасад, вызывающий сложности при проектировании в AutoCAD. Проектирование оболочки стадиона в Revit сократило количество потраченного времени на проектирование оболочки, проработку фасадных решений, а также выдачу спецификаций по данным панелям. Незначительный объем работ по стадиону все же выполнялся в AutoCAD. Так, в частности, с его помощью выпускались спецификации лестниц.
«Волгоград Арена»: собственные скрипты.
Стадион в Волгограде стал отправной точкой в переходе на полноценное BIM-проектирование. Параллельно с работой над объектом в компании был сформирован BIM-отдел. Стандартный функционал Autodesk Revit был дополнен разработанными в компании скриптами, которые позволили проектировщикам добиться еще большего ускорения.
«Этот проект стал для нас особенным, в нем было гораздо больше нюансов, – рассказывает Надежда Клюкина.
– Из-за оптимизации проекта была необходимость в пересчете ведомостей отделки, менялась высота отделки помещений. На расчет и перерасчет ведомостей отделки уходило больше недели. Проблема усугублялась и тем, что в базовом Autodesk Revit эта функция не автоматизирована. Для ускорения расчета ведомостей мы создали скрипт «Ведомость отделки».
С его помощью проектировщики стали в автоматическом режиме получать точные данные для спецификаций помещений, в том числе помещений с разной высотой потолков. Раньше создание ведомости отделки по одному объекту могло занимать неделю. Скрипт позволил проектировщикам тратить на решение этой задачи всего два часа».
На этом же проекте была разработана методика просчета ведомости отделки лестниц. В итоге все ведомости отделки лестниц были выданы из Revit. В этот же период в компании разработали шаблон, регламентирующий работу в Revit. Был формализован принцип хранения проектных данных. Так, файл Revit, содержащий единую информационную модель объекта, должен быть связан со всеми остальными файлами. С введением этого правила компания стала экономить значительное время на поиск информации. Таким образом, в ходе работы над тремя стадионами «ПИ Арена» прошла путь от тестового использования Revit до глубокого внедрения технологии и ее доработки с помощью собственных скриптов.
Внедрение продолжается
Cегодня «ПИ Арена» применяет информационное моделирование для всех проектов. Уникальные задачи каждого нового проекта способствуют освоению нового функционала Autodesk Revit. Один из примечательных объектов в Revit – «Ледовый комплекс в Узбекистане», для которого в Revit были спроектированы стадии «П» и «Р». Кровля Ледовой арены этого комплекса сделана из адаптивных панелей, проработаны узлы крепления этих панелей, желоба, ограждение по кровле. Выданы все спецификациии ведомости. Налажена и обкатана система совместной работы смежников в программном продукте Revit. В ежедневном формате для совместной работы проектировщики применяют функции обмена заданиями, функции копирования и мониторинга, позволяющие отслеживать изменения по проекту, функции автоматической проверки проекта на коллизии. Специалистами «ПИ Арена» написано более 20 собственных скриптов к Autodesk Revit. BIM-отдел компании расширился до 4 человек, и компания продолжает искать новых специалистов.
[~DETAIL_TEXT] => «ПИ Арена»
– российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
«ПИ Арена» разрабатывала стадионы в Самаре, Волгограде, Екатеринбурге, Сочи, Нижним Новгороде, Санкт-Петербурге. Стадионы в Екатеринбурге, Самаре и Волгограде стали для компании новым этапом внедрения и понимания BIM-технологии.
Задачи
• Проектирование повторяющихся элементов
• Быстрый перерасчет ведомостей отделки с учетом проектных изменений
• Быстрый поиск проектных данных.
Решения
• Применение адаптивных семейств
• Собственное приложение «Ведомости отделки» для Autodesk Revit
• Связь модели Revit с остальными файлами
«Самара Арена»: BIM-начало.
Первые шаги в сторону BIM компания сделала в 2015 году. На проекте стадиона в Самаре команда «ПИ Арена» приняла решение на практике оценить возможности Autodesk Revit. Группа проектировщиков, вовлеченных в этот проект, прошла базовое обучение Revit. Поскольку проект имел четко обозначенные сроки, его делали в AutoCAD, а параллельно поднимали по подложкам из AutoCAD в Revit.
«Уже на этом проекте мы наладили технологию совместной работы, – рассказывает Надежда Клюкина, BIM-менеджер «ПИ Арена».
– У нас получилось «поднять» модель, выдать разрезы, сделать спецификации по дверям и другим элементам, в автоматическом режиме посчитать объемы. При этом некоторые важные инструменты Revit мы еще не умели использовать. К примеру, мы почти не использовали шаблоны вида, некорректно загружали подложки формата AutoCAD, было большое количество скрытых элементов. Несмотря на то что на проекте использоваласьтолько часть базового функционала Autodesk Revit, «ПИ Арена» убедилась в эффективности технологии, увидела ее потенциал с точки зрения ускорения проектирования и повышения его качества. «Модель Revit даже в невысокой детализации LOD300 или LOD200 позволяет автоматизировать выдачу спецификаций, – говорит Надежда Клюкина.
– Испытав преимущество этой функции один раз, мы уже не смогли вернуться к неэффективному расчету спецификаций вручную». Таким образом, было принято решение провести обучение Autodesk Revit и внедрить BIM-технологию на проектах, которые компания вела параллельно со стадионом в Самаре и к которым планировала приступить в ближайшем будущем.
«Екатеринбург Арена»: новый шаг – адаптивные семейства.
Проект стадиона в Екатеринбурге стал очередной вехой интеграции BIM в производственные процессы компании. Все проектировщики «ПИ Арена» прошли обучение BIM. Впоследствии некоторые из них выросли в BIM-менеджеров и стали отвечать за обучение BIM внутри коллектива.
Стадион в Екатеринбурге – памятник архитектуры сталинского неоклассицизма. В отличие от арены в Самаре, которая возводилась «с нуля», проектировщикам необходимо было сохранить исторический фасад здания, встроив в него ядро нового стадиона. «ПИ Арена» предстояло разработать архитектурную часть стадиона, стадии «П» и «Р». Конструктивный и инженерный проект выполняли другие компании, причем в качестве базового ПО они использовалиAutoCAD.
«Работать в одной среде со смежниками в этой ситуации было бы значительно удобнее, – рассказывает Надежда Клюкина.
– Однако после обучения нам было важно применять на практике инструментарий BIM. Поэтому мы получали от смежников чертежи AutoCAD и на их основе строили 3D-модель в Revit».
Надежда Клюкина называет три важных для данного проекта инструмента Autodesk Revit.
Первым из них стала стадийность в Autodesk Revit, которая позволила в единой модели с использованием фильтров наглядно показать исходный проект, затем – проект демонтажа и в финале – проект здания после реконструкции. Преимущества заключились в детализации самой модели, чертежах, выдаче детально проработанных спецификаций и ведомостей.
Вторым «прорывом» в области применения Revit стали адаптивные семейства. По словам Надежды Клюкиной, этот инструмент позволил проектировщикам ускорить работу с повторяющимися элементами на оболочке фасада здания примерно на 50%. С помощью «формообразующих элементов» и адаптивных семейств проектировщики смогли спроектировать фасад, вызывающий сложности при проектировании в AutoCAD. Проектирование оболочки стадиона в Revit сократило количество потраченного времени на проектирование оболочки, проработку фасадных решений, а также выдачу спецификаций по данным панелям. Незначительный объем работ по стадиону все же выполнялся в AutoCAD. Так, в частности, с его помощью выпускались спецификации лестниц.
«Волгоград Арена»: собственные скрипты.
Стадион в Волгограде стал отправной точкой в переходе на полноценное BIM-проектирование. Параллельно с работой над объектом в компании был сформирован BIM-отдел. Стандартный функционал Autodesk Revit был дополнен разработанными в компании скриптами, которые позволили проектировщикам добиться еще большего ускорения.
«Этот проект стал для нас особенным, в нем было гораздо больше нюансов, – рассказывает Надежда Клюкина.
– Из-за оптимизации проекта была необходимость в пересчете ведомостей отделки, менялась высота отделки помещений. На расчет и перерасчет ведомостей отделки уходило больше недели. Проблема усугублялась и тем, что в базовом Autodesk Revit эта функция не автоматизирована. Для ускорения расчета ведомостей мы создали скрипт «Ведомость отделки».
С его помощью проектировщики стали в автоматическом режиме получать точные данные для спецификаций помещений, в том числе помещений с разной высотой потолков. Раньше создание ведомости отделки по одному объекту могло занимать неделю. Скрипт позволил проектировщикам тратить на решение этой задачи всего два часа».
На этом же проекте была разработана методика просчета ведомости отделки лестниц. В итоге все ведомости отделки лестниц были выданы из Revit. В этот же период в компании разработали шаблон, регламентирующий работу в Revit. Был формализован принцип хранения проектных данных. Так, файл Revit, содержащий единую информационную модель объекта, должен быть связан со всеми остальными файлами. С введением этого правила компания стала экономить значительное время на поиск информации. Таким образом, в ходе работы над тремя стадионами «ПИ Арена» прошла путь от тестового использования Revit до глубокого внедрения технологии и ее доработки с помощью собственных скриптов.
Внедрение продолжается
Cегодня «ПИ Арена» применяет информационное моделирование для всех проектов. Уникальные задачи каждого нового проекта способствуют освоению нового функционала Autodesk Revit. Один из примечательных объектов в Revit – «Ледовый комплекс в Узбекистане», для которого в Revit были спроектированы стадии «П» и «Р». Кровля Ледовой арены этого комплекса сделана из адаптивных панелей, проработаны узлы крепления этих панелей, желоба, ограждение по кровле. Выданы все спецификациии ведомости. Налажена и обкатана система совместной работы смежников в программном продукте Revit. В ежедневном формате для совместной работы проектировщики применяют функции обмена заданиями, функции копирования и мониторинга, позволяющие отслеживать изменения по проекту, функции автоматической проверки проекта на коллизии. Специалистами «ПИ Арена» написано более 20 собственных скриптов к Autodesk Revit. BIM-отдел компании расширился до 4 человек, и компания продолжает искать новых специалистов.
[DETAIL_TEXT_TYPE] => html
[~DETAIL_TEXT_TYPE] => html
[PREVIEW_TEXT] => Опыт внедрения информационного моделирования на базе Autodesk Revit на трех объектах ЧМ по футболу 2018
[~PREVIEW_TEXT] => Опыт внедрения информационного моделирования на базе Autodesk Revit на трех объектах ЧМ по футболу 2018
[PREVIEW_TEXT_TYPE] => html
[~PREVIEW_TEXT_TYPE] => html
[DETAIL_PICTURE] => Array
(
[ID] => 37456
[TIMESTAMP_X] => 14.08.2018 10:19:33
[MODULE_ID] => iblock
[HEIGHT] => 757
[WIDTH] => 1586
[FILE_SIZE] => 576065
[CONTENT_TYPE] => image/jpeg
[SUBDIR] => iblock/de0
[FILE_NAME] => Arena.jpg
[ORIGINAL_NAME] => Арена.jpg
[DESCRIPTION] =>
[HANDLER_ID] =>
[EXTERNAL_ID] => 18ffa077de86f1f91071bcebcc6f4825
[VERSION_ORIGINAL_ID] =>
[META] =>
[SRC] => /upload/iblock/de0/Arena.jpg
[UNSAFE_SRC] => /upload/iblock/de0/Arena.jpg
[SAFE_SRC] => /upload/iblock/de0/Arena.jpg
[ALT] => Стадионы в BIM: от простого к сложному
[TITLE] => Стадионы в BIM: от простого к сложному
)
[~DETAIL_PICTURE] => 37456
[TIMESTAMP_X] => 13.09.2018 16:30:40
[~TIMESTAMP_X] => 13.09.2018 16:30:40
[ACTIVE_FROM] => 14.08.2018 16:30:00
[~ACTIVE_FROM] => 14.08.2018 16:30:00
[LIST_PAGE_URL] => /poleznaya-informatsiya/projects/
[~LIST_PAGE_URL] => /poleznaya-informatsiya/projects/
[DETAIL_PAGE_URL] => /poleznaya-informatsiya/projects/stadiony-v-bim-ot-prostogo-k-slozhnomu/
[~DETAIL_PAGE_URL] => /poleznaya-informatsiya/projects/stadiony-v-bim-ot-prostogo-k-slozhnomu/
[IBLOCK_ELEMENT_ID] => 4295
[~IBLOCK_ELEMENT_ID] => 4295
[PROPERTY_144] => Array
(
[0] => 4294
)
[~PROPERTY_144] => Array
(
[0] => 4294
)
[PROPERTY_145] => Array
(
)
[~PROPERTY_145] => Array
(
)
[PROPERTY_146] => Array
(
)
[~PROPERTY_146] => Array
(
)
[PROPERTY_147] => Array
(
)
[~PROPERTY_147] => Array
(
)
[PROPERTY_148] => 79
[~PROPERTY_148] => 79
[PROPERTY_149] => «ПИ Арена» – российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
[~PROPERTY_149] => «ПИ Арена» – российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
[PROPERTY_150] => Россия
[~PROPERTY_150] => Россия
[PROPERTY_151] => Волгоград, Самара, Екатеринбург
[~PROPERTY_151] => Волгоград, Самара, Екатеринбург
[PROPERTY_152] => Array
(
[0] => Общественная
[1] => Спортивная
)
[~PROPERTY_152] => Array
(
[0] => Общественная
[1] => Спортивная
)
[PROPERTY_153] => Array
(
[0] => Стадионы
[1] => BIM
[2] => Revit
[3] => ПИ АРЕНА
)
[~PROPERTY_153] => Array
(
[0] => Стадионы
[1] => BIM
[2] => Revit
[3] => ПИ АРЕНА
)
[PROPERTY_154] => Array
(
[0] => 37541
[1] => 37542
[2] => 37543
[3] => 37544
[4] => 37546
[5] => 37548
[6] => 37549
)
[~PROPERTY_154] => Array
(
[0] => 37541
[1] => 37542
[2] => 37543
[3] => 37544
[4] => 37546
[5] => 37548
[6] => 37549
)
[PROPERTY_155] =>
[~PROPERTY_155] =>
[PROPERTY_156] => Array
(
[0] => 174
[1] => 176
[2] => 825
)
[~PROPERTY_156] => Array
(
[0] => 174
[1] => 176
[2] => 825
)
[PROPERTY_157] => 81
[~PROPERTY_157] => 81
[PROPERTY_158] =>
[~PROPERTY_158] =>
[PROPERTY_200] =>
[~PROPERTY_200] =>
[LANG_DIR] => /
[~LANG_DIR] => /
[CODE] => stadiony-v-bim-ot-prostogo-k-slozhnomu
[~CODE] => stadiony-v-bim-ot-prostogo-k-slozhnomu
[EXTERNAL_ID] => 4295
[~EXTERNAL_ID] => 4295
[IBLOCK_TYPE_ID] => news
[~IBLOCK_TYPE_ID] => news
[IBLOCK_CODE] => projects
[~IBLOCK_CODE] => projects
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[LID] => s1
[~LID] => s1
[DESCRIPTION_144] => Array
(
[0] =>
)
[~DESCRIPTION_144] => Array
(
[0] =>
)
[PROPERTY_VALUE_ID_144] => Array
(
[0] => 93
)
[~PROPERTY_VALUE_ID_144] => Array
(
[0] => 93
)
[DESCRIPTION_145] => Array
(
)
[~DESCRIPTION_145] => Array
(
)
[PROPERTY_VALUE_ID_145] => Array
(
)
[~PROPERTY_VALUE_ID_145] => Array
(
)
[DESCRIPTION_146] => Array
(
)
[~DESCRIPTION_146] => Array
(
)
[PROPERTY_VALUE_ID_146] => Array
(
)
[~PROPERTY_VALUE_ID_146] => Array
(
)
[DESCRIPTION_147] => Array
(
)
[~DESCRIPTION_147] => Array
(
)
[PROPERTY_VALUE_ID_147] => Array
(
)
[~PROPERTY_VALUE_ID_147] => Array
(
)
[DESCRIPTION_152] => Array
(
[0] =>
[1] =>
)
[~DESCRIPTION_152] => Array
(
[0] =>
[1] =>
)
[PROPERTY_VALUE_ID_152] => Array
(
[0] => 94
[1] => 148
)
[~PROPERTY_VALUE_ID_152] => Array
(
[0] => 94
[1] => 148
)
[DESCRIPTION_153] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
)
[~DESCRIPTION_153] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
)
[PROPERTY_VALUE_ID_153] => Array
(
[0] => 138
[1] => 139
[2] => 140
[3] => 141
)
[~PROPERTY_VALUE_ID_153] => Array
(
[0] => 138
[1] => 139
[2] => 140
[3] => 141
)
[DESCRIPTION_154] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
[4] =>
[5] =>
[6] =>
)
[~DESCRIPTION_154] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
[4] =>
[5] =>
[6] =>
)
[PROPERTY_VALUE_ID_154] => Array
(
[0] => 113
[1] => 114
[2] => 115
[3] => 116
[4] => 120
[5] => 127
[6] => 131
)
[~PROPERTY_VALUE_ID_154] => Array
(
[0] => 113
[1] => 114
[2] => 115
[3] => 116
[4] => 120
[5] => 127
[6] => 131
)
[DESCRIPTION_156] => Array
(
[0] =>
[1] =>
[2] =>
)
[~DESCRIPTION_156] => Array
(
[0] =>
[1] =>
[2] =>
)
[PROPERTY_VALUE_ID_156] => Array
(
[0] => 306
[1] => 307
[2] => 308
)
[~PROPERTY_VALUE_ID_156] => Array
(
[0] => 306
[1] => 307
[2] => 308
)
[NAV_RESULT] =>
[NAV_CACHED_DATA] =>
[DISPLAY_ACTIVE_FROM] => 14.08.2018
[IPROPERTY_VALUES] => Array
(
)
[FIELDS] => Array
(
)
[PROPERTIES] => Array
(
[PROJECT_PROJORG] => Array
(
[ID] => 144
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Привязка к проектной организации
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_PROJORG
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 20
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => 4294
)
[DESCRIPTION] => Array
(
[0] =>
)
[~VALUE] => Array
(
[0] => 4294
)
[~DESCRIPTION] => Array
(
[0] =>
)
)
[PROJECT_CREATOR] => Array
(
[ID] => 145
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Привязка к производителю
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_CREATOR
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 19
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] =>
[DESCRIPTION] =>
[~VALUE] =>
[~DESCRIPTION] =>
)
[PROJECT_ELEMENT] => Array
(
[ID] => 146
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Привязка элементов
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_ELEMENT
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 12
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] =>
[DESCRIPTION] =>
[~VALUE] =>
[~DESCRIPTION] =>
)
[PROJECT_LYNEYKI] => Array
(
[ID] => 147
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Привязка линеек
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_LYNEYKI
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 16
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] =>
[DESCRIPTION] =>
[~VALUE] =>
[~DESCRIPTION] =>
)
[PROJECT_STATUS] => Array
(
[ID] => 148
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Статус
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_STATUS
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => L
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => реализация
[DESCRIPTION] =>
[VALUE_ENUM_ID] => 79
[~VALUE] => реализация
[VALUE_ENUM] => реализация
[VALUE_XML_ID] => PROJECT_REALIZE
[VALUE_SORT] => 500
)
[PROJECT_DESCRIPTION] => Array
(
[ID] => 149
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Описание
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_DESCRIPTION
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => Y
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => «ПИ Арена» – российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
[DESCRIPTION] =>
[~VALUE] => «ПИ Арена» – российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
[~DESCRIPTION] =>
)
[PROJECT_COUNTRY] => Array
(
[ID] => 150
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Страна
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_COUNTRY
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Россия
[DESCRIPTION] =>
[~VALUE] => Россия
[~DESCRIPTION] =>
)
[PROJECT_CITY] => Array
(
[ID] => 151
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Город
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_CITY
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Волгоград, Самара, Екатеринбург
[DESCRIPTION] =>
[~VALUE] => Волгоград, Самара, Екатеринбург
[~DESCRIPTION] =>
)
[PROJECT_FUNCTION] => Array
(
[ID] => 152
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Функция
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_FUNCTION
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => Общественная
[1] => Спортивная
)
[DESCRIPTION] => Array
(
[0] =>
[1] =>
)
[~VALUE] => Array
(
[0] => Общественная
[1] => Спортивная
)
[~DESCRIPTION] => Array
(
[0] =>
[1] =>
)
)
[PROJECT_KEYWORDS] => Array
(
[ID] => 153
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Ключевые слова
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_KEYWORDS
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => Стадионы
[1] => BIM
[2] => Revit
[3] => ПИ АРЕНА
)
[DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
)
[~VALUE] => Array
(
[0] => Стадионы
[1] => BIM
[2] => Revit
[3] => ПИ АРЕНА
)
[~DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
)
)
[PROJECT_ADDITIONAL_IMAGES] => Array
(
[ID] => 154
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Дополнительные изображения
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_ADDITIONAL_IMAGES
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => F
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => 37541
[1] => 37542
[2] => 37543
[3] => 37544
[4] => 37546
[5] => 37548
[6] => 37549
)
[DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
[4] =>
[5] =>
[6] =>
)
[~VALUE] => Array
(
[0] => 37541
[1] => 37542
[2] => 37543
[3] => 37544
[4] => 37546
[5] => 37548
[6] => 37549
)
[~DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
[4] =>
[5] =>
[6] =>
)
)
[PROJECT_MATERIALS_AND_TECHNOLOGIES] => Array
(
[ID] => 155
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Материалы и технологии
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_MATERIALS_AND_TECHNOLOGIES
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] =>
[DESCRIPTION] =>
[~VALUE] =>
[~DESCRIPTION] =>
)
[PROJECT_SOFTWARE] => Array
(
[ID] => 156
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Привязка к программному продукту
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_SOFTWARE
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => G
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 18
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => 174
[1] => 176
[2] => 825
)
[DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
)
[~VALUE] => Array
(
[0] => 174
[1] => 176
[2] => 825
)
[~DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
)
)
[PROJECT_TYPE] => Array
(
[ID] => 157
[TIMESTAMP_X] => 2018-05-15 12:22:59
[IBLOCK_ID] => 21
[NAME] => Тип проекта
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_TYPE
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => L
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Проектная организация
[DESCRIPTION] =>
[VALUE_ENUM_ID] => 81
[~VALUE] => Проектная организация
[VALUE_ENUM] => Проектная организация
[VALUE_XML_ID] => e909504e44baff6b6e22b5cd0c52fb2d
[VALUE_SORT] => 500
)
[PROJECT_USRCREATOR] => Array
(
[ID] => 158
[TIMESTAMP_X] => 2018-05-15 12:22:59
[IBLOCK_ID] => 21
[NAME] => Привязка к пользователю
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_USRCREATOR
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] => UserID
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] =>
[DESCRIPTION] =>
[~VALUE] =>
[~DESCRIPTION] =>
)
[PROJECT_YEAR] => Array
(
[ID] => 200
[TIMESTAMP_X] => 2019-03-20 11:55:39
[IBLOCK_ID] => 21
[NAME] => Год
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_YEAR
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] =>
[DESCRIPTION] =>
[~VALUE] =>
[~DESCRIPTION] =>
)
)
[DISPLAY_PROPERTIES] => Array
(
[PROJECT_CITY] => Array
(
[ID] => 151
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Город
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_CITY
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Волгоград, Самара, Екатеринбург
[DESCRIPTION] =>
[~VALUE] => Волгоград, Самара, Екатеринбург
[~DESCRIPTION] =>
[DISPLAY_VALUE] => Волгоград, Самара, Екатеринбург
)
[PROJECT_KEYWORDS] => Array
(
[ID] => 153
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Ключевые слова
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_KEYWORDS
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => Стадионы
[1] => BIM
[2] => Revit
[3] => ПИ АРЕНА
)
[DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
)
[~VALUE] => Array
(
[0] => Стадионы
[1] => BIM
[2] => Revit
[3] => ПИ АРЕНА
)
[~DESCRIPTION] => Array
(
[0] =>
[1] =>
[2] =>
[3] =>
)
[DISPLAY_VALUE] => Array
(
[0] => Стадионы
[1] => BIM
[2] => Revit
[3] => ПИ АРЕНА
)
)
[PROJECT_DESCRIPTION] => Array
(
[ID] => 149
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Описание
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_DESCRIPTION
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => Y
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => «ПИ Арена» – российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
[DESCRIPTION] =>
[~VALUE] => «ПИ Арена» – российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
[~DESCRIPTION] =>
[DISPLAY_VALUE] => «ПИ Арена» – российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.
)
[PROJECT_PROJORG] => Array
(
[ID] => 144
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Привязка к проектной организации
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_PROJORG
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 20
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => 4294
)
[DESCRIPTION] => Array
(
[0] =>
)
[~VALUE] => Array
(
[0] => 4294
)
[~DESCRIPTION] => Array
(
[0] =>
)
[LINK_ELEMENT_VALUE] => Array
(
[4294] => Array
(
[ID] => 4294
[~ID] => 4294
[IBLOCK_ID] => 20
[~IBLOCK_ID] => 20
[NAME] => ПИ АРЕНА
[~NAME] => ПИ АРЕНА
[DETAIL_PAGE_URL] => /proektnye-organizatsii/allpo/pi-arena/
[~DETAIL_PAGE_URL] => /proektnye-organizatsii/allpo/pi-arena/
[PREVIEW_PICTURE] => 37453
[~PREVIEW_PICTURE] => 37453
[DETAIL_PICTURE] => 37454
[~DETAIL_PICTURE] => 37454
[SORT] => 500
[~SORT] => 500
[LANG_DIR] => /
[~LANG_DIR] => /
[CODE] => pi-arena
[~CODE] => pi-arena
[EXTERNAL_ID] => 4294
[~EXTERNAL_ID] => 4294
[IBLOCK_SECTION_ID] => 747
[~IBLOCK_SECTION_ID] => 747
[IBLOCK_TYPE_ID] => groups
[~IBLOCK_TYPE_ID] => groups
[IBLOCK_CODE] =>
[~IBLOCK_CODE] =>
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[LID] => s1
[~LID] => s1
)
)
[DISPLAY_VALUE] => ПИ АРЕНА
)
[PROJECT_STATUS] => Array
(
[ID] => 148
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Статус
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_STATUS
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => L
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => реализация
[DESCRIPTION] =>
[VALUE_ENUM_ID] => 79
[~VALUE] => реализация
[VALUE_ENUM] => реализация
[VALUE_XML_ID] => PROJECT_REALIZE
[VALUE_SORT] => 500
[DISPLAY_VALUE] => реализация
)
[PROJECT_COUNTRY] => Array
(
[ID] => 150
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Страна
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_COUNTRY
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Россия
[DESCRIPTION] =>
[~VALUE] => Россия
[~DESCRIPTION] =>
[DISPLAY_VALUE] => Россия
)
[PROJECT_TYPE] => Array
(
[ID] => 157
[TIMESTAMP_X] => 2018-05-15 12:22:59
[IBLOCK_ID] => 21
[NAME] => Тип проекта
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_TYPE
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => L
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Проектная организация
[DESCRIPTION] =>
[VALUE_ENUM_ID] => 81
[~VALUE] => Проектная организация
[VALUE_ENUM] => Проектная организация
[VALUE_XML_ID] => e909504e44baff6b6e22b5cd0c52fb2d
[VALUE_SORT] => 500
[DISPLAY_VALUE] => Проектная организация
)
[PROJECT_FUNCTION] => Array
(
[ID] => 152
[TIMESTAMP_X] => 2018-05-15 12:22:58
[IBLOCK_ID] => 21
[NAME] => Функция
[ACTIVE] => Y
[SORT] => 500
[CODE] => PROJECT_FUNCTION
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 2
[USER_TYPE] =>
[USER_TYPE_SETTINGS] =>
[HINT] =>
[VALUE] => Array
(
[0] => Общественная
[1] => Спортивная
)
[DESCRIPTION] => Array
(
[0] =>
[1] =>
)
[~VALUE] => Array
(
[0] => Общественная
[1] => Спортивная
)
[~DESCRIPTION] => Array
(
[0] =>
[1] =>
)
[DISPLAY_VALUE] => Array
(
[0] => Общественная
[1] => Спортивная
)
)
)
[IBLOCK] => Array
(
[ID] => 21
[~ID] => 21
[TIMESTAMP_X] => 20.09.2018 13:46:49
[~TIMESTAMP_X] => 20.09.2018 13:46:49
[IBLOCK_TYPE_ID] => news
[~IBLOCK_TYPE_ID] => news
[LID] => s1
[~LID] => s1
[CODE] => projects
[~CODE] => projects
[API_CODE] =>
[~API_CODE] =>
[NAME] => Проекты
[~NAME] => Проекты
[ACTIVE] => Y
[~ACTIVE] => Y
[SORT] => 500
[~SORT] => 500
[LIST_PAGE_URL] => /news/index.php?ID=21
[~LIST_PAGE_URL] => /news/index.php?ID=21
[DETAIL_PAGE_URL] => #SITE_DIR#/poleznaya-informatsiya/projects/#ELEMENT_CODE#/
[~DETAIL_PAGE_URL] => #SITE_DIR#/poleznaya-informatsiya/projects/#ELEMENT_CODE#/
[SECTION_PAGE_URL] => #SITE_DIR#/news/list.php?SECTION_ID=#SECTION_ID#
[~SECTION_PAGE_URL] => #SITE_DIR#/news/list.php?SECTION_ID=#SECTION_ID#
[CANONICAL_PAGE_URL] =>
[~CANONICAL_PAGE_URL] =>
[PICTURE] =>
[~PICTURE] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[DESCRIPTION_TYPE] => text
[~DESCRIPTION_TYPE] => text
[RSS_TTL] => 24
[~RSS_TTL] => 24
[RSS_ACTIVE] => Y
[~RSS_ACTIVE] => Y
[RSS_FILE_ACTIVE] => N
[~RSS_FILE_ACTIVE] => N
[RSS_FILE_LIMIT] =>
[~RSS_FILE_LIMIT] =>
[RSS_FILE_DAYS] =>
[~RSS_FILE_DAYS] =>
[RSS_YANDEX_ACTIVE] => N
[~RSS_YANDEX_ACTIVE] => N
[XML_ID] =>
[~XML_ID] =>
[TMP_ID] => 88e5c87d43ae5add6bcd5325bab76f41
[~TMP_ID] => 88e5c87d43ae5add6bcd5325bab76f41
[INDEX_ELEMENT] => Y
[~INDEX_ELEMENT] => Y
[INDEX_SECTION] => Y
[~INDEX_SECTION] => Y
[WORKFLOW] => N
[~WORKFLOW] => N
[BIZPROC] => N
[~BIZPROC] => N
[SECTION_CHOOSER] => L
[~SECTION_CHOOSER] => L
[LIST_MODE] =>
[~LIST_MODE] =>
[RIGHTS_MODE] => S
[~RIGHTS_MODE] => S
[SECTION_PROPERTY] =>
[~SECTION_PROPERTY] =>
[PROPERTY_INDEX] =>
[~PROPERTY_INDEX] =>
[VERSION] => 2
[~VERSION] => 2
[LAST_CONV_ELEMENT] => 0
[~LAST_CONV_ELEMENT] => 0
[SOCNET_GROUP_ID] =>
[~SOCNET_GROUP_ID] =>
[EDIT_FILE_BEFORE] =>
[~EDIT_FILE_BEFORE] =>
[EDIT_FILE_AFTER] =>
[~EDIT_FILE_AFTER] =>
[SECTIONS_NAME] => Разделы
[~SECTIONS_NAME] => Разделы
[SECTION_NAME] => Раздел
[~SECTION_NAME] => Раздел
[ELEMENTS_NAME] => Элементы
[~ELEMENTS_NAME] => Элементы
[ELEMENT_NAME] => Элемент
[~ELEMENT_NAME] => Элемент
[REST_ON] => N
[~REST_ON] => N
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[LANG_DIR] => /
[~LANG_DIR] => /
[SERVER_NAME] =>
[~SERVER_NAME] =>
)
[SECTION] => Array
(
[PATH] => Array
(
[0] => Array
(
[ID] => 760
[~ID] => 760
[CODE] => vse-proekty
[~CODE] => vse-proekty
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 21
[~IBLOCK_ID] => 21
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[SORT] => 500
[~SORT] => 500
[NAME] => Все проекты
[~NAME] => Все проекты
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 1
[~DEPTH_LEVEL] => 1
[SECTION_PAGE_URL] => /poleznaya-informatsiya/projects/
[~SECTION_PAGE_URL] => /poleznaya-informatsiya/projects/
[IBLOCK_TYPE_ID] => news
[~IBLOCK_TYPE_ID] => news
[IBLOCK_CODE] => projects
[~IBLOCK_CODE] => projects
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
)
)
)
)
[SECTION_URL] => /poleznaya-informatsiya/projects/
[META_TAGS] => Array
(
[TITLE] => Стадионы в BIM: от простого к сложному
[ELEMENT_CHAIN] => Стадионы в BIM: от простого к сложному
[BROWSER_TITLE] =>
[KEYWORDS] =>
[DESCRIPTION] =>
)
)
Проекты
Стадионы в BIM: от простого к сложному
![?=$arResult['NAME']?>](/upload/iblock/de0/Arena.jpg)
![?=$arResult['NAME']?>](/upload/iblock/939/EKATERINBURG_1.jpg)
![?=$arResult['NAME']?>](/upload/iblock/a3d/SAMARA.jpg)

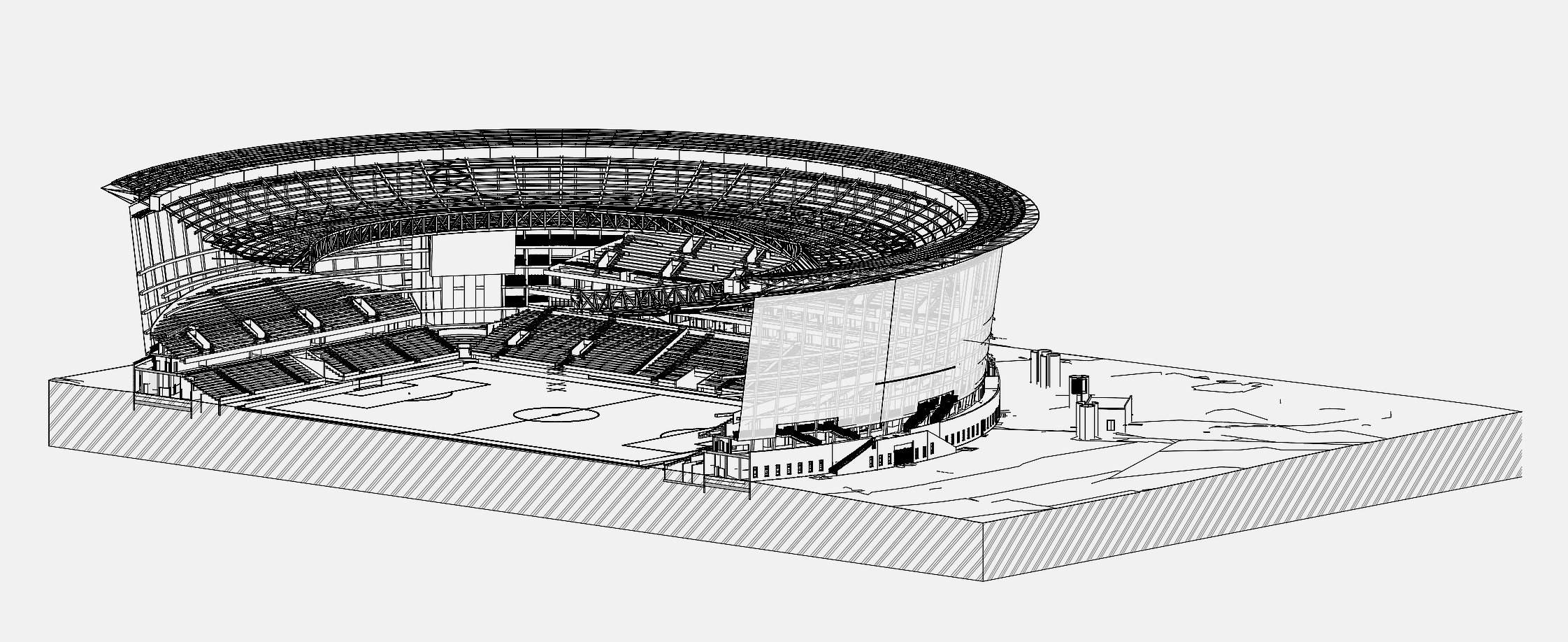

![?=$arResult['NAME']?>](/upload/iblock/6cd/EKB-_1_.jpg)

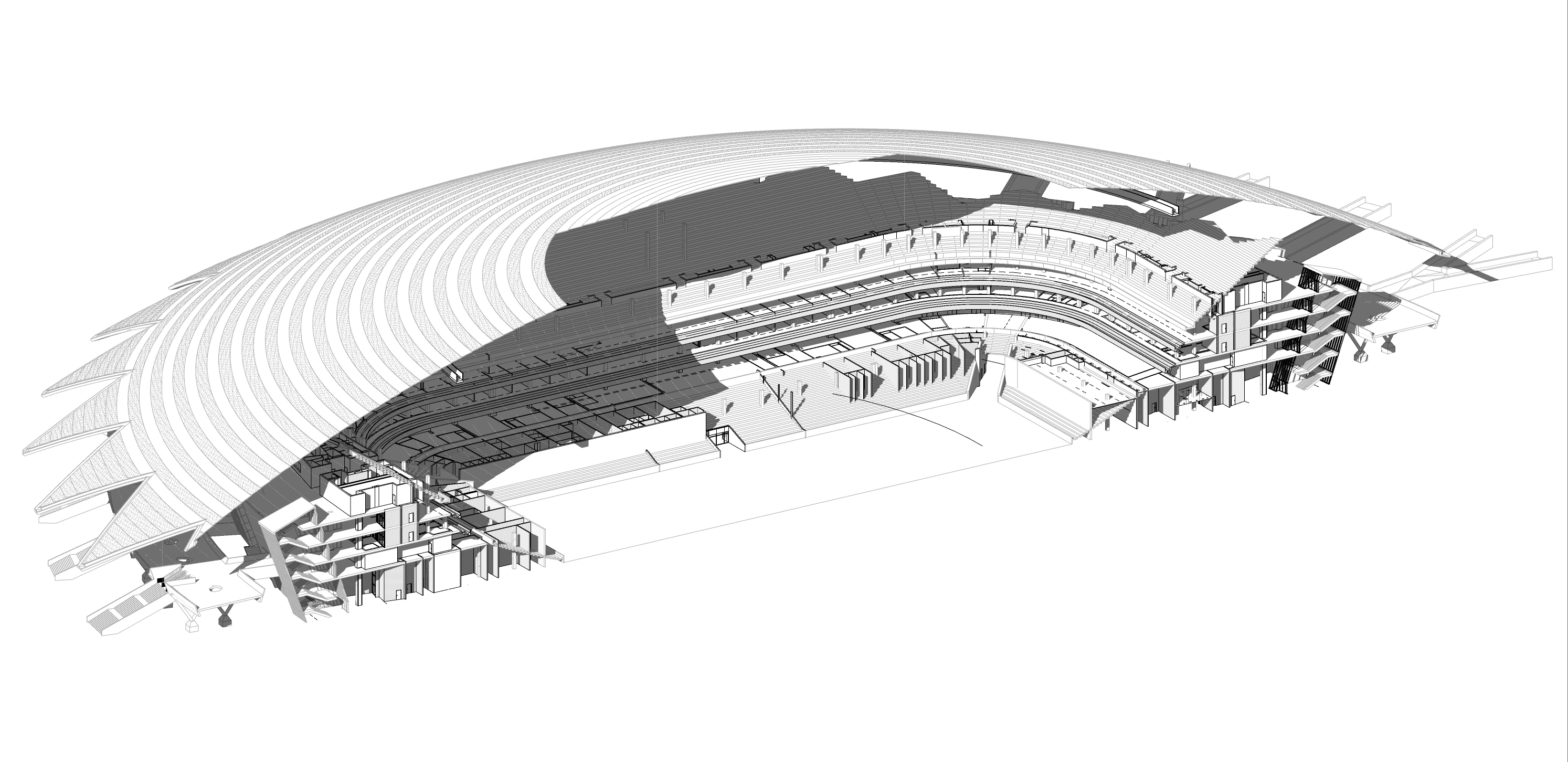

![?=$arResult['NAME']?>](/upload/iblock/9ea/Samara_2.jpg)

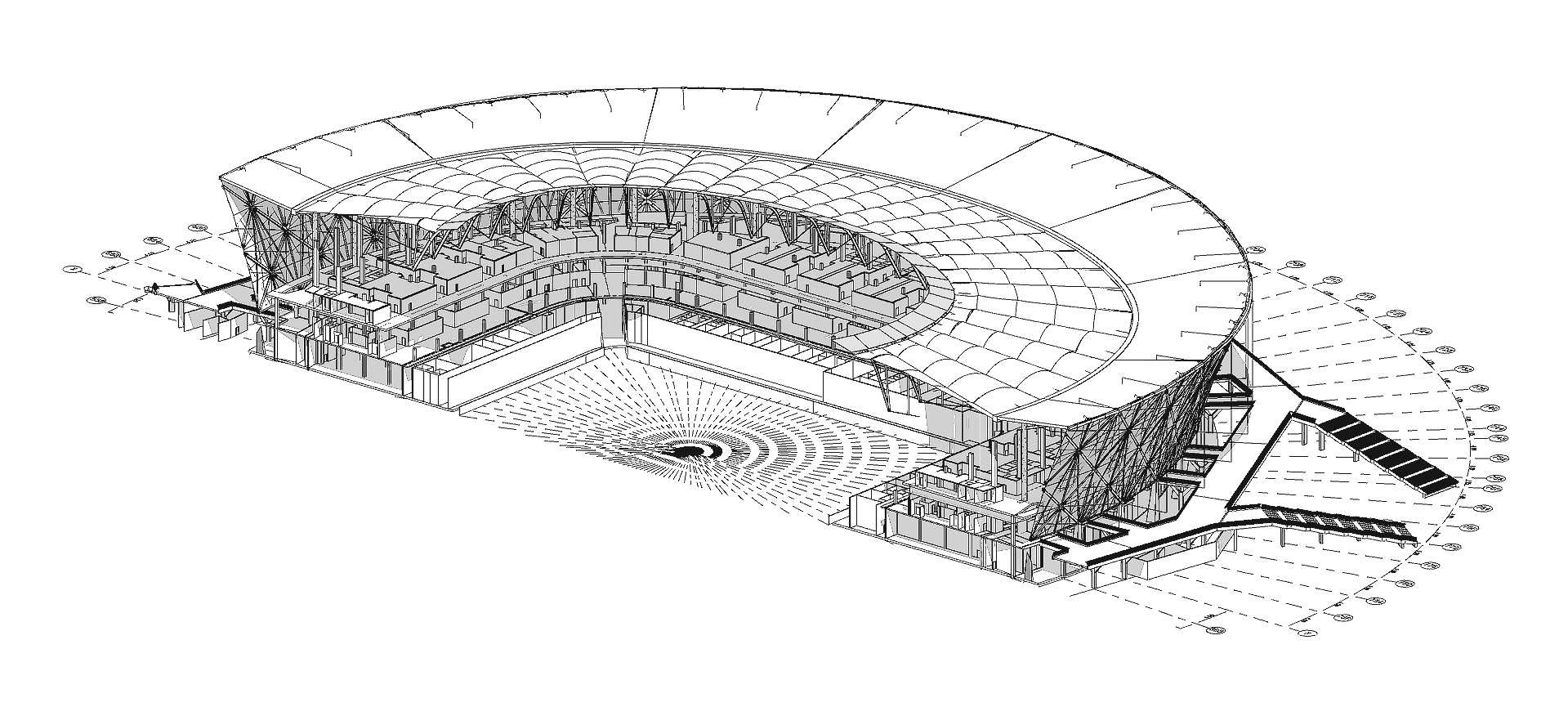

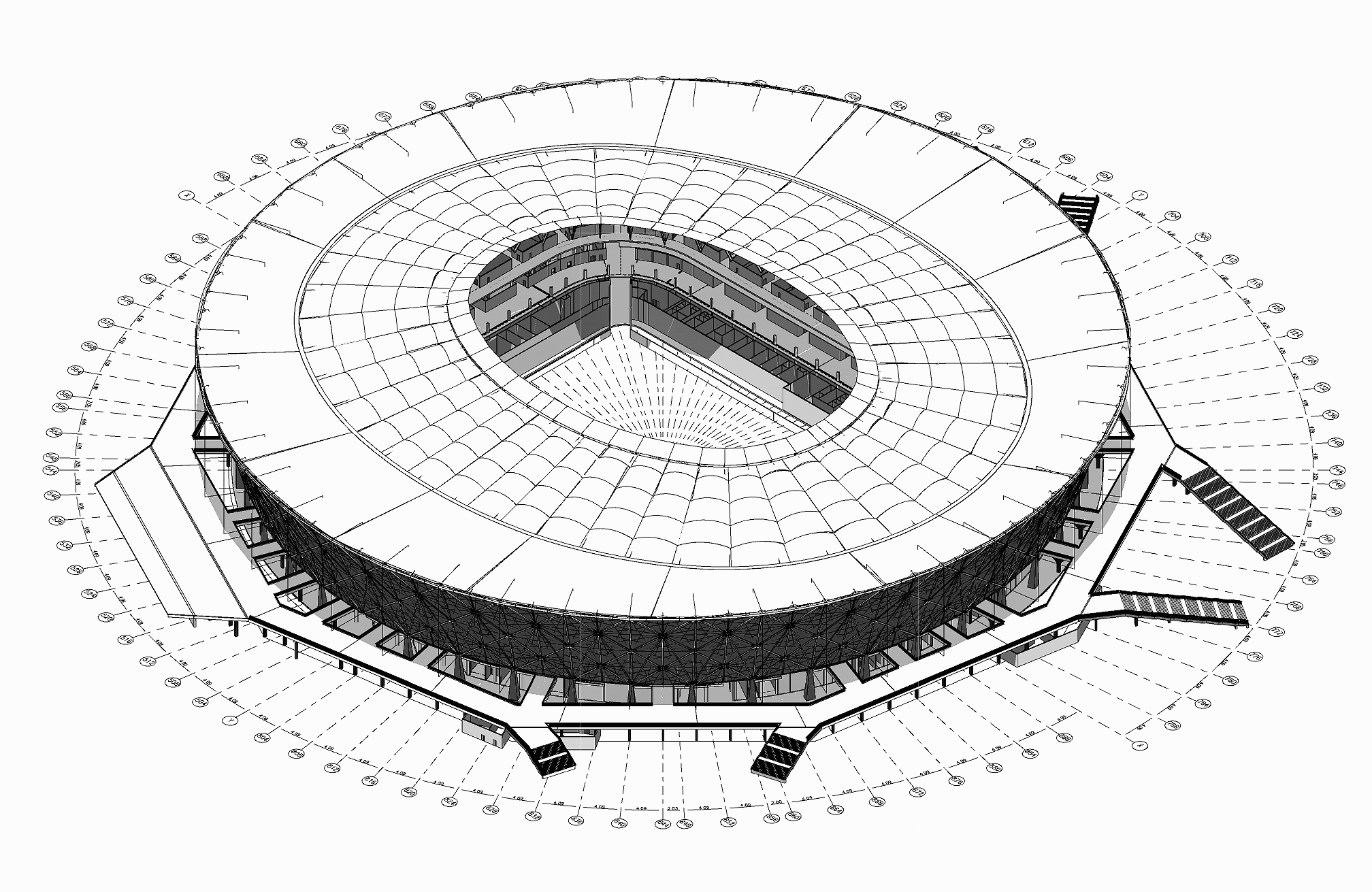

![?=$arResult['NAME']?>](/upload/iblock/9e5/VOLGOGRAD.jpg)
![?=$arResult['NAME']?>](/upload/iblock/83c/VOLGOGRAD.jpg)

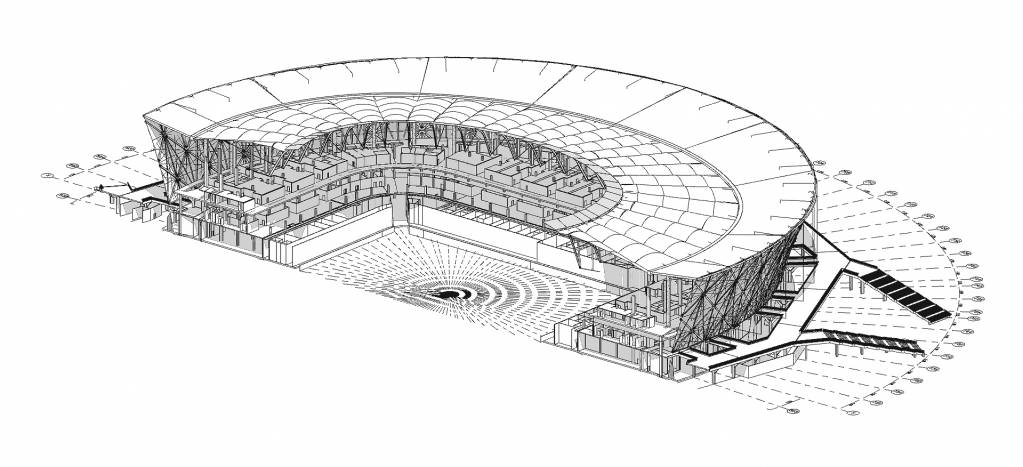

![?=$arResult['NAME']?>](/upload/iblock/994/Volgograd_2.jpg)
«ПИ Арена»
– российская компания, ориентированная на проектирование спортивных сооружений, а также общественных и жилых зданий. В ее портфолио – стадионы, ставшие официальными аренами чемпионата мира по футболу 2018.«ПИ Арена» разрабатывала стадионы в Самаре, Волгограде, Екатеринбурге, Сочи, Нижним Новгороде, Санкт-Петербурге. Стадионы в Екатеринбурге, Самаре и Волгограде стали для компании новым этапом внедрения и понимания BIM-технологии.
Задачи
• Проектирование повторяющихся элементов• Быстрый перерасчет ведомостей отделки с учетом проектных изменений
• Быстрый поиск проектных данных.
Решения
• Применение адаптивных семейств• Собственное приложение «Ведомости отделки» для Autodesk Revit
• Связь модели Revit с остальными файлами
«Самара Арена»: BIM-начало.
Первые шаги в сторону BIM компания сделала в 2015 году. На проекте стадиона в Самаре команда «ПИ Арена» приняла решение на практике оценить возможности Autodesk Revit. Группа проектировщиков, вовлеченных в этот проект, прошла базовое обучение Revit. Поскольку проект имел четко обозначенные сроки, его делали в AutoCAD, а параллельно поднимали по подложкам из AutoCAD в Revit.
«Уже на этом проекте мы наладили технологию совместной работы, – рассказывает Надежда Клюкина, BIM-менеджер «ПИ Арена».
– У нас получилось «поднять» модель, выдать разрезы, сделать спецификации по дверям и другим элементам, в автоматическом режиме посчитать объемы. При этом некоторые важные инструменты Revit мы еще не умели использовать. К примеру, мы почти не использовали шаблоны вида, некорректно загружали подложки формата AutoCAD, было большое количество скрытых элементов. Несмотря на то что на проекте использоваласьтолько часть базового функционала Autodesk Revit, «ПИ Арена» убедилась в эффективности технологии, увидела ее потенциал с точки зрения ускорения проектирования и повышения его качества. «Модель Revit даже в невысокой детализации LOD300 или LOD200 позволяет автоматизировать выдачу спецификаций, – говорит Надежда Клюкина.
– Испытав преимущество этой функции один раз, мы уже не смогли вернуться к неэффективному расчету спецификаций вручную». Таким образом, было принято решение провести обучение Autodesk Revit и внедрить BIM-технологию на проектах, которые компания вела параллельно со стадионом в Самаре и к которым планировала приступить в ближайшем будущем.
«Екатеринбург Арена»: новый шаг – адаптивные семейства.
Проект стадиона в Екатеринбурге стал очередной вехой интеграции BIM в производственные процессы компании. Все проектировщики «ПИ Арена» прошли обучение BIM. Впоследствии некоторые из них выросли в BIM-менеджеров и стали отвечать за обучение BIM внутри коллектива.
Стадион в Екатеринбурге – памятник архитектуры сталинского неоклассицизма. В отличие от арены в Самаре, которая возводилась «с нуля», проектировщикам необходимо было сохранить исторический фасад здания, встроив в него ядро нового стадиона. «ПИ Арена» предстояло разработать архитектурную часть стадиона, стадии «П» и «Р». Конструктивный и инженерный проект выполняли другие компании, причем в качестве базового ПО они использовалиAutoCAD.
«Работать в одной среде со смежниками в этой ситуации было бы значительно удобнее, – рассказывает Надежда Клюкина.
– Однако после обучения нам было важно применять на практике инструментарий BIM. Поэтому мы получали от смежников чертежи AutoCAD и на их основе строили 3D-модель в Revit».
Надежда Клюкина называет три важных для данного проекта инструмента Autodesk Revit.
Первым из них стала стадийность в Autodesk Revit, которая позволила в единой модели с использованием фильтров наглядно показать исходный проект, затем – проект демонтажа и в финале – проект здания после реконструкции. Преимущества заключились в детализации самой модели, чертежах, выдаче детально проработанных спецификаций и ведомостей.
Вторым «прорывом» в области применения Revit стали адаптивные семейства. По словам Надежды Клюкиной, этот инструмент позволил проектировщикам ускорить работу с повторяющимися элементами на оболочке фасада здания примерно на 50%. С помощью «формообразующих элементов» и адаптивных семейств проектировщики смогли спроектировать фасад, вызывающий сложности при проектировании в AutoCAD. Проектирование оболочки стадиона в Revit сократило количество потраченного времени на проектирование оболочки, проработку фасадных решений, а также выдачу спецификаций по данным панелям. Незначительный объем работ по стадиону все же выполнялся в AutoCAD. Так, в частности, с его помощью выпускались спецификации лестниц.
«Волгоград Арена»: собственные скрипты.
Стадион в Волгограде стал отправной точкой в переходе на полноценное BIM-проектирование. Параллельно с работой над объектом в компании был сформирован BIM-отдел. Стандартный функционал Autodesk Revit был дополнен разработанными в компании скриптами, которые позволили проектировщикам добиться еще большего ускорения.
«Этот проект стал для нас особенным, в нем было гораздо больше нюансов, – рассказывает Надежда Клюкина.
– Из-за оптимизации проекта была необходимость в пересчете ведомостей отделки, менялась высота отделки помещений. На расчет и перерасчет ведомостей отделки уходило больше недели. Проблема усугублялась и тем, что в базовом Autodesk Revit эта функция не автоматизирована. Для ускорения расчета ведомостей мы создали скрипт «Ведомость отделки».
С его помощью проектировщики стали в автоматическом режиме получать точные данные для спецификаций помещений, в том числе помещений с разной высотой потолков. Раньше создание ведомости отделки по одному объекту могло занимать неделю. Скрипт позволил проектировщикам тратить на решение этой задачи всего два часа».
На этом же проекте была разработана методика просчета ведомости отделки лестниц. В итоге все ведомости отделки лестниц были выданы из Revit. В этот же период в компании разработали шаблон, регламентирующий работу в Revit. Был формализован принцип хранения проектных данных. Так, файл Revit, содержащий единую информационную модель объекта, должен быть связан со всеми остальными файлами. С введением этого правила компания стала экономить значительное время на поиск информации. Таким образом, в ходе работы над тремя стадионами «ПИ Арена» прошла путь от тестового использования Revit до глубокого внедрения технологии и ее доработки с помощью собственных скриптов.
Внедрение продолжается
Cегодня «ПИ Арена» применяет информационное моделирование для всех проектов. Уникальные задачи каждого нового проекта способствуют освоению нового функционала Autodesk Revit. Один из примечательных объектов в Revit – «Ледовый комплекс в Узбекистане», для которого в Revit были спроектированы стадии «П» и «Р». Кровля Ледовой арены этого комплекса сделана из адаптивных панелей, проработаны узлы крепления этих панелей, желоба, ограждение по кровле. Выданы все спецификациии ведомости. Налажена и обкатана система совместной работы смежников в программном продукте Revit. В ежедневном формате для совместной работы проектировщики применяют функции обмена заданиями, функции копирования и мониторинга, позволяющие отслеживать изменения по проекту, функции автоматической проверки проекта на коллизии. Специалистами «ПИ Арена» написано более 20 собственных скриптов к Autodesk Revit. BIM-отдел компании расширился до 4 человек, и компания продолжает искать новых специалистов.
Краткая информация
Тип: Проектная организация
Авторский коллектив
Используемое программное обеспечение
Пожалуйста, авторизуйтесь:
